（葉尖振幅）傳感器——光纖傳感器（FS）
產品簡介
FS內部是一組光纖束，用作非接觸式葉片振動測量中的葉尖定時傳感器。安裝于靜止機匣上，光纖傳感器（FS）發射激光并接收葉片葉尖掃過時返回的光信號，傳輸至后續電路系統。
產品優勢
FS具有響應速度快（>8MHz）,耐高低溫（-270℃——1400℃）、抗油污性能好、探頭小（min直徑1.65mm）、傳輸距離長（可達50米）、電磁兼容性好等優點。
圖1.1.1 FS結構示意圖
性能參數
|
性能參數 |
FS150 |
FS350 |
FS650 |
FS1200 |
|
工作距離 |
2-15mm |
|||
|
max耐溫 |
150℃ |
380℃ |
680℃ |
1400℃ |
|
探頭直徑 |
>1.6mm，探頭可定制 |
|||
|
探頭形式 |
光管、法蘭、螺紋、透鏡聚焦、雙光束（間隙測量） |
|||
|
響應帶寬 |
>8MHz |
|||
|
線纜長度 |
3-20m,配傳感器延長線可再延長50m |
|||
|
保護纜 |
不銹鋼毛細管、金屬軟管、鎧裝纜 |
|||
|
彎曲半徑 |
>10mm |
|||
|
接口形式 |
ST\FC\定制 |
|||
|
環境要求 |
怕污染物遮擋光路 |
|||
應用說明
光纖傳感器相對于其他傳感器，用于葉片振動測量時具有響應速度快、分辨率高、精度高、開孔小、抗電磁兼容等優勢。目前在壓氣機、風扇等環境下葉片非接觸振動測量均使用光纖傳感器。

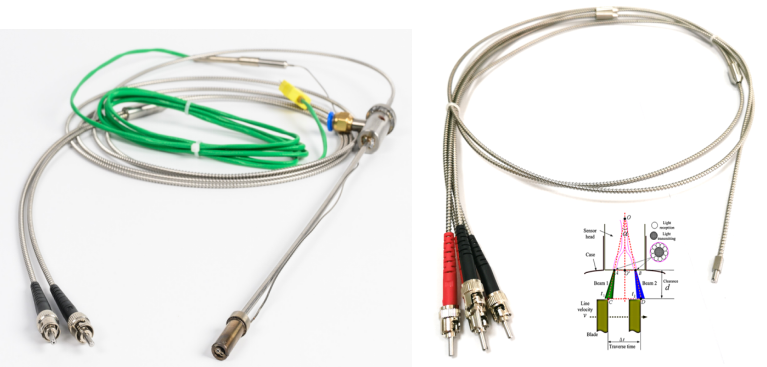

產品實物圖
圖1.1.2(a)不銹鋼光管型
圖1.1.2(b)準直聚焦（長工作距離）型
圖1.1.2(c)法蘭探頭型
圖1.1.2（d）螺紋探頭型
圖1.1.2 （e） FS1200高溫型
圖1.1.2 （f） 雙光束間隙傳感器
